LA
PREFABRICATION DES VOUSSOIRS
L'aire
de préfabrication de 120 m x 120 m
comprend 5 lignes de préfabrication
comprend 5 lignes de préfabrication
chaque
ligne comprend 5 voussoirs en préparation : d'abord l'assemblage
des poutres métalliques et le contrôle dimensionnel de cet
assemblage
après
ces 4 postes d'assemblage, vient l'aire de coulage :
le
coffrage du voussoir est monté sur vérin, permettant ainsi
son décintrage et le déplacement du voussoir bétonné
par vérins sur les deux rails de la ligne
les
voussoirs bétonnés sont ensuite acheminés par un
chariot vers l'aire de stockage et de pré-assemblage :
les
voussoirs sont alors équipés de leur dispositif de pose
puis leur assemblage deux par deux est testé avant l'envoi en mer
La partie haubanée de l'ouvrage est constituée de 180 voussoirs qui seront préfabriqués et posés en 18 mois.
Les voussoirs :
Les voussoirs (long :12m x larg :24m ) sont des éléments mixtes,formés d'un bipoutre entretoisé, surmonté d'une dalle béton armé B60 , coulée partiellement en préfabrication. Seules certaines zones du tablier seront coulées en place et assureront les clavetages.
La structure métallique est de fabrication anglaise : Cleveland
2 catégories de voussoirs :
- les voussoirs sur pile , qui seront posés , puis assemblés entre eux avant d'être suspendus sous la tête des pylônes . Masse : 254 tonnes Ils sont surmontés de structures d'ancrage de hauban , et seront assemblés en un seul segment par des câbles de précontrainte après leur pose , (juste avant de les suspendre aux pylônes)
- les voussoirs courants qui eux seront posés en encorbellement , à partir du segment suspendu à la pile , à raison d'un voussoir par jour. Masse : 220 tonnes Chaque voussoir courant est surmonté de 2 structures d'ancrage de hauban ( une de chaque côté )
L'aire
de préfabrication :
- Il y a 4 zones de préfabrication , une 5ème est en cours d'aménagement . (une par pile et une pour les voussoirs courants )
- Dimensions : environ 120 m x 120 m .

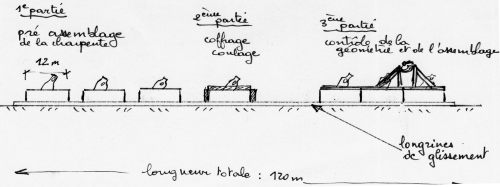

- Chaque zone de préfabrication (largeur : 24m, longueur : 120m ) est scindée en 3 parties :
- Chaque voussoir est pré assemblé avec son prédécesseur et son successeur :
- une fois avant coulage , pour faire l'assemblage des pièces de charpente métallique,régler la géométrie et le contreventement
- une fois après coulage pour contrôler la géométrie et régler l'assemblage avec le voussoir précédent et le suivant.
Pour cela on les équipe des portiques métalliques qui serviront à l'assemblage des voussoirs courants , en porte à faux au dessus de la mer.
- Pour passer de la partie pré assemblage à la partie coffrage puis à la partie contrôle de l'assemblage , les voussoirs se déplacent sur des longrines béton de 120 m de longueur . Le glissement est assuré par des jeux de vérins
- Il y a 4 zones de préfabrication , une 5ème est en cours d'aménagement . (une par pile et une pour les voussoirs courants )
- Dimensions : environ 120 m x 120 m .
- Chaque zone de préfabrication (largeur : 24m, longueur : 120m ) est scindée en 3 parties :
- Chaque voussoir est pré assemblé avec son prédécesseur et son successeur :
- une fois avant coulage , pour faire l'assemblage des pièces de charpente métallique,régler la géométrie et le contreventement
- une fois après coulage pour contrôler la géométrie et régler l'assemblage avec le voussoir précédent et le suivant.
Pour cela on les équipe des portiques métalliques qui serviront à l'assemblage des voussoirs courants , en porte à faux au dessus de la mer.
- Pour passer de la partie pré assemblage à la partie coffrage puis à la partie contrôle de l'assemblage , les voussoirs se déplacent sur des longrines béton de 120 m de longueur . Le glissement est assuré par des jeux de vérins
